一、背景

电商搜索这些年走过三个阶段：关键词搜索、语义搜索、多模态搜索。今天用户的期待已经很直接——拍一张图就要找到同款，打一句"米白色宽松棉麻衬衫"就要出对的货。

这背后是两个高频场景。

• 图搜图：用户上传或拍摄一张商品图，系统找出同款与相似款，支撑拍照购物、比价购物、以图找店

• 文搜图：用户输入一句自然语言描述，系统直接匹配符合描述的商品主图，即使商品标题里根本没有"棉麻""宽松"这些词。

问题在于，这两件事传统上都很难落在同一套系统里。

• 商品主图有几千万张、存在 OSS；

• 向量要另建一套向量库；

• 搜索结果又必须和价格、库存、类目、评分这些业务属性联合过滤——"找相似款"没有意义，"找有货、300 元以内、评分 4 分以上的相似款"才有意义。

于是团队维护两套系统、写两套链路，向量库里没有业务字段，OLAP 库里没有向量，中间靠应用层来回捞数据拼结果。商品换了主图，向量更新延迟几小时，搜索出来还是旧款。

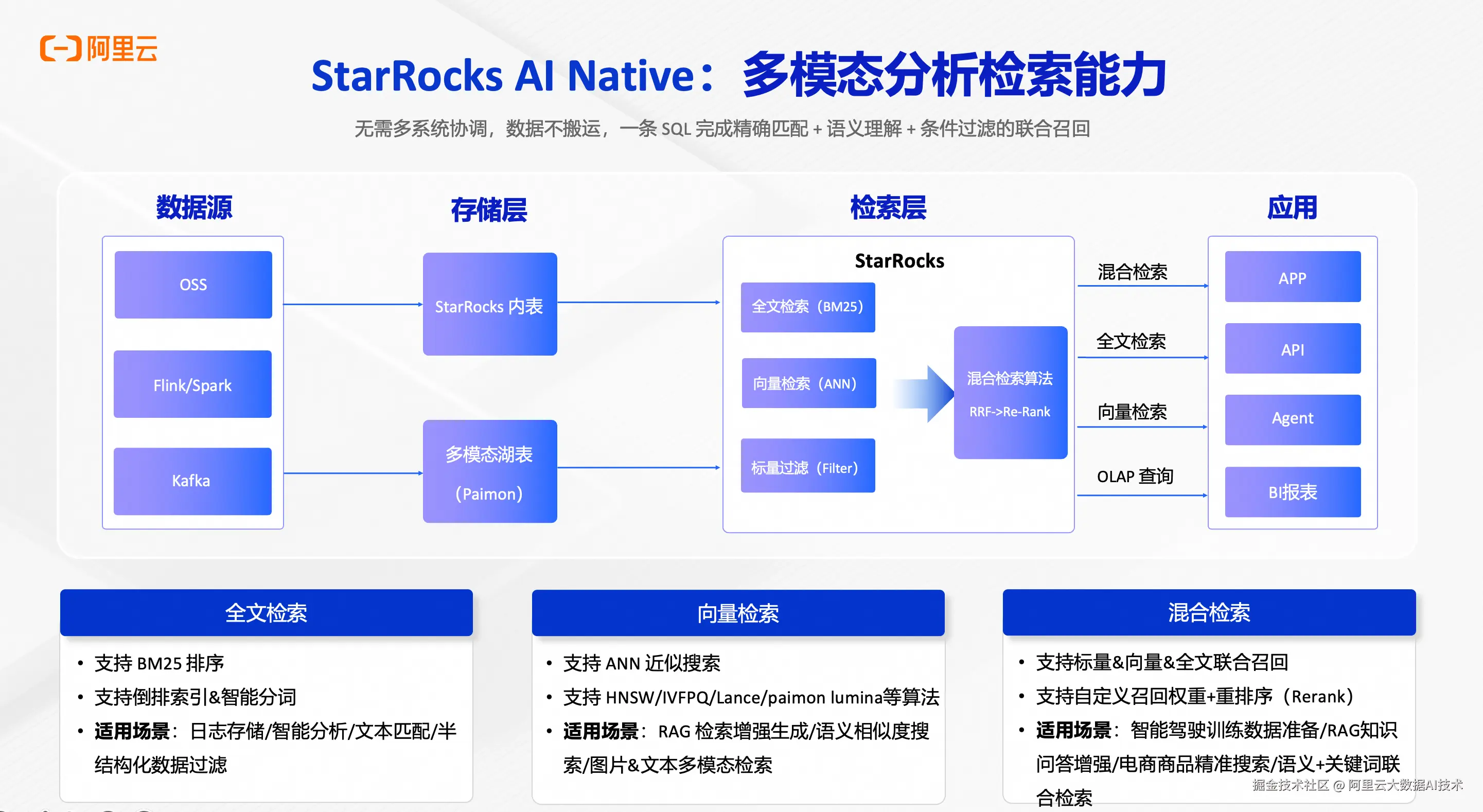

二、整体技术架构

基于 EMR Serverless StarRocks，用 StarRocks AI Function 在库内直接调用多模态模型，把"OSS 图片 → 向量 → 混合检索 → 业务过滤与排序"整条链路收敛成标准 SQL。图片原图不出 OSS，用 Object Table 挂载增量文件；向量与商品业务属性同库存储，向量检索与结构化过滤在一条 SQL 里原生融合。

核心能力有：

• ai_embed_multimodal(file, 'image') 把商品主图编码成向量；

• ai_embed_multimodal(text, 'text') 把用户的自然语言查询编码到同一向量空间——这是文搜图能跨模态命中图片向量的关键；

• approx_cosine_similarity 在向量索引上做 ANN 检索，配合 WHERE 里的价格、库存、类目条件，一条 SQL 出最终结果。

支持的算法与索引选型

数据源	索引类型	距离度量	å ¸åž‹ç‰¹ç‚¹	推荐场景
StarRocksÂ å† è¡¨	HNSW	L2、余弦相似度	ä½Žå»¶è¿Ÿã€é«˜å¬å›žï¼›ç´¢å¼•ä½“ç§¯å’Œå† å­˜å ç”¨ç›¸å¯¹è¾ƒé«˜	线上主搜、秒级响应的图搜图/文搜图
StarRocksÂ å† è¡¨	IVFPQ	L2、余弦相似度	通过聚类和乘积量化降低索引体积；通常需要精排以提高最终精度	亿级 SKUã€æˆæœ¬ä¸Žå† å­˜æ•æ„Ÿ
DLF Paimon 湖表	Lumina Global Index	L2ã€ä½™å¼¦ç›¸ä¼¼åº¦ã€å† ç§¯	数据保留在湖表；支持分片并行召回及结构化 Global Index 预过滤	å ¨é‡å•†å“èµ„äº§ç•™æ¹–ã€å¤šå¼•æ“Žå ±äº«ã€ç¦»çº¿å¤§æ‰¹é‡å¬å›ž

用户侧
  ├── 上传图片（图搜图）
  └── 输入文字描述（文搜图）
          │
          ▼
应用服务层
  ├── 图片预处理（裁剪 / 归一化）
  └── 调用 StarRocks AI Function 实时向量化
          │
          ▼
StarRocks Stella 2.2
  ├── 商品多模态表（SKU 信息 + 图像向量 + 文本向量）
  ├── ANN 向量索引（HNSW / IVF）
  └── AI Function：AI_EMBED(image / text, model)
          │
          ▼
结果处理层
  ├── Top-K 相似商品列表
  ├── 联合业务规则过滤（价格区间 / 库存 / 类目）
  └── 结果排序与展示

三、实践步骤

第一步，用 Object Table 挂载 OSS 商品图片

主图按类目/年月目录沉淀在 OSS，建 Object Table 把对象映射进来，file 描述符直接交给 AI 函数、签名地址由系统自动生成，SQL 里不出现 AK/SK。

SET CATALOG default_catalog;
CREATE DATABASE IF NOT EXISTS ec_search;

CREATE OBJECT TABLE ec_search.obj_product_images PROPERTIES (
  "path" = "oss://<BUCKET>/product/images/",
  "aliyun.oss.endpoint" = "oss-cn-hangzhou-internal.aliyuncs.com",
  "aliyun.oss.public_endpoint" = "oss-cn-hangzhou.aliyuncs.com",
  "aliyun.oss.access_key" = "<AK>",
  "aliyun.oss.secret_key" = "<SK>",
  "recursive" = "true",
  "file_pattern" = ".*\.(jpg|jpeg|png|webp)$"
);
REFRESH OBJECT TABLE ec_search.obj_product_images;

Object Table 固定 8 列（object_uri/etag/size/last_modified/content_type/storage_class/refresh_id/file），其中 etag 是做增量水位的关键——主图被替换后 etag 变化，会自动触发重新向量化。

第二步，建商品多模态表并规划向量索引

线上主搜用内表，向量列必须是 NOT NULL 的 ARRAY<FLOAT>，表模型为 Primary Key 或 Duplicate Key；

CREATE TABLE ec_search.product_image_search (
  sku_id       BIGINT NOT NULL,
  spu_id       BIGINT,
  title        VARCHAR(1024),
  category     VARCHAR(64),
  brand        VARCHAR(64),
  price        DECIMAL(10,2),
  stock        INT,
  rating       FLOAT,
  sales_30d    BIGINT,
  object_uri   VARCHAR(1024),          -- 关联 OSS 主图
  etag         VARCHAR(256),           -- 主图版本，做增量幂等
  image_vector ARRAY<FLOAT> NOT NULL,  -- 多模态图像向量，2560 维
  updated_at   DATETIME,
  INDEX idx_image_vec (image_vector) USING VECTOR (
    "index_type"       = "hnsw",
    "dim"              = "2560",
    "metric_type"      = "cosine_similarity",
    "is_vector_normed" = "false",
    "M"                = "16",
    "efconstruction"   = "200"
  )
) PRIMARY KEY (sku_id)
DISTRIBUTED BY HASH(sku_id) BUCKETS 32;

按检索路径分表：product_image_search 承载图像向量（服务图搜图 + 文搜图，因为文本查询向量与图像同空间），另建 product_text_search 用 ai_embed 的 1024 维文本向量服务"文搜文"。

若全量商品向量要留在湖上供多引擎共享，则落 DLF Paimon 表。

-- StarRocks 可写：parquet + partial-update，便于只回写向量或业务列
CREATE TABLE dlf_catalog.`default`.product_vectors (
  sku_id BIGINT, object_uri STRING, etag STRING,
  category STRING, brand STRING, price DECIMAL(10,2), stock INT,
  image_vector ARRAY<FLOAT>, updated_at TIMESTAMP
) ENGINE = paimon
PROPERTIES ("file.format"="parquet","primary-key"="sku_id",
            "merge-engine"="partial-update","bucket"="4");

第三步，批量向量化入库，去重在 AI 函数之前

把 Object Table 的 file 交给 ai_embed_multimodal，并用 object_uri + etag 做 LEFT ANTI JOIN 过滤已处理主图：

INSERT INTO ec_search.product_image_search
  (sku_id, spu_id, title, category, brand, price, stock, rating, sales_30d,
   object_uri, etag, image_vector, updated_at)
SELECT
  p.sku_id, p.spu_id, p.title, p.category, p.brand, p.price, p.stock, p.rating, p.sales_30d,
  o.object_uri, o.etag,
  ai_embed_multimodal(o.file, 'image') AS image_vector,
  now()
FROM ec_search.obj_product_images o
JOIN ec_search.dim_product p
  ON p.image_key = regexp_extract(o.object_uri, '.*/(.+)$', 1)
LEFT ANTI JOIN ec_search.product_image_search t
  ON t.object_uri = o.object_uri AND t.etag = o.etag
WHERE object_file_is_image(o.file);

-- 校验：向量非空、维度与索引 dim 一致
SELECT COUNT(*) AS total,
       SUM(IF(image_vector IS NOT NULL AND array_length(image_vector)=2560,1,0)) AS valid_vec
FROM ec_search.product_image_search;

第四步，图搜图

关键点：要命中向量索引，查询向量必须是优化阶段可确定的常量数组。所以线上是两步——应用层先调一次向量化拿到数组，再作为字面量拼进检索 SQL：

-- ① 先取查询向量（用户上传图的公读或签名 URL）
SELECT ai_embed_multimodal('https://<BUCKET>.oss-cn-hangzhou.aliyuncs.com/upload/q.jpg', 'image');

-- ② 用常量向量做 ANN 检索 + 业务条件过滤（余弦降序 + LIMIT）
SELECT sku_id, title, category, price, rating, object_uri,
       approx_cosine_similarity(image_vector, [0.0131, -0.0247, /* …2560 维字面量… */]) AS score
FROM ec_search.product_image_search
WHERE stock > 0
  AND category = '女装'
  AND price BETWEEN 100 AND 500
  AND rating >= 4.0
ORDER BY score DESC
LIMIT 20;

第五步，文搜图（跨模态）

用户输入的文字用同一个多模态模型编码成 2560 维向量，直接与商品的 image_vector 比相似度——这就是跨模态检索：

-- ① 文本编码到与图像同一空间（2560 维）
SELECT ai_embed_multimodal('米白色宽松棉麻衬衫', 'text');

-- ② 用文本向量检索图像向量（跨模态）+ 属性过滤
SELECT sku_id, title, brand, price, object_uri,
       approx_cosine_similarity(image_vector, [/* 上一步的 2560 维常量 */]) AS score
FROM ec_search.product_image_search
WHERE stock > 0
  AND category IN ('衬衫','女士衬衫')
  AND price < 2000
ORDER BY score DESC
LIMIT 20;

如果要做"文搜文"（按标题、属性描述做同模态语义搜索），用 ai_embed 的 1024 维向量、在独立的文本向量表上检索——不要与 2560 维图像向量混算。

高频查询词的查询向量建议在应用层缓存，避免重复调用模型。

第六步，融合排序与多路召回

向量相似度只是排序信号之一，线上通常还要叠加评分、销量、活动权重：

SELECT sku_id, title, price, rating, sales_30d,
       0.7 * approx_cosine_similarity(image_vector, [/* qv */])
     + 0.2 * (rating / 5.0)
     + 0.1 * LOG(sales_30d + 1) / 10 AS final_score
FROM ec_search.product_image_search
WHERE stock > 0
ORDER BY final_score DESC
LIMIT 20;

注意：要命中 TopK 向量索引，ORDER BY 只能包含单个近似距离表达式。上面这种加权融合会使索引不生效，适合作为精排层——正确做法是先用纯 approx_cosine_similarity 索引召回 Top-200 到 CTE，再在 CTE 上做加权重排。

多路召回（图像向量召回 + 文本向量召回 + 关键词倒排召回）用 RRF 融合，各路各自 ROW_NUMBER() 出排名后按 SUM(1/(k+rank)) 打分；ORDER BY 用裸别名，不要带表前缀：

WITH img_recall AS (
  SELECT sku_id, ROW_NUMBER() OVER (ORDER BY approx_cosine_similarity(image_vector,[/* qv_img */]) DESC) AS r
  FROM ec_search.product_image_search WHERE stock>0 ORDER BY r LIMIT 200),
txt_recall AS (
  SELECT sku_id, ROW_NUMBER() OVER (ORDER BY approx_cosine_similarity(text_vector,[/* qv_txt */]) DESC) AS r
  FROM ec_search.product_text_search WHERE stock>0 ORDER BY r LIMIT 200),
fused AS (
  SELECT sku_id, SUM(1.0/(60+r)) AS rrf
  FROM (SELECT sku_id,r FROM img_recall UNION ALL SELECT sku_id,r FROM txt_recall) u
  GROUP BY sku_id)
SELECT f.sku_id, p.title, p.price, ROUND(f.rrf,5) AS rrf_score
FROM fused f JOIN ec_search.product_image_search p ON f.sku_id=p.sku_id
ORDER BY rrf_score DESC LIMIT 20;

第七步，湖表检索与增量更新

在 DLF Paimon 湖表上检索时同样用近似函数与常量向量；查询向量要用原生数组字面量， 具备兼容 Bitmap/BTree Global Index 的结构化条件会作为 Prefilter 下推，其余作为 Postfilter 执行：

SELECT sku_id, approx_cosine_similarity(image_vector, [/* 常量向量 */]) AS score
FROM dlf_catalog.`default`.product_vectors
WHERE category = '女装' AND stock > 0
ORDER BY score DESC LIMIT 20;

增量维护上，新品与换图都靠 object_uri + etag 的 anti-join 自动纳入，周期调度执行 REFRESH OBJECT TABLE → 向量化 INSERT 即可；ANN 索引支持增量构建，无需全量重建，大批量回填建议低峰执行。

四、实施成效

方案落地后，最直接的变化是商品图片第一次变成了可被语义检索的资产，而且检索天然带业务约束。

• 图搜图与文搜图共用同一份图像向量与同一条检索链路，不需要为跨模态单独建库；

• "有货 + 类目 + 价格区间 + 评分"这些条件在召回阶段就生效，不再出现召回 20 条过滤剩 3 条的空结果；商品换主图后靠 etag 自动触发重新向量化，搜索结果不再滞后；

• 向量与业务属性同库，运维从两套系统收敛为一套。

归纳起来四点收益。

• 架构上，向量库与 OLAP 库合一，减少一套系统的部署、同步与故障面。

• 效果上，向量检索与结构化过滤原生融合，搜索结果直接可用于展示与排序。

• 成本上，object_uri + etag 增量水位保证只对新增和换图的 SKU 调用模型，存量不重复推理。安全上，商品图片不导出到第三方，在库内完成加工与检索。

五、 总结

通过 StarRocks，把多模态模型能力以 SQL 函数的形式嵌入混合搜索链路，构建了"OSS 图片挂载 → 向量化入库 → ANN 索引 → 图搜图 / 文搜图 → 业务过滤与融合排序"的全链路闭环。

图片不出 OSS，向量与业务数据同库，推理即查询——用一套 SQL 同时支撑拍照购物与自然语言找货。

同一套模板还可平移到 UGC 图文匹配、以图找店、盗图与侵权检测、同款比价、素材去重等场景。对于同样面临"图片在对象存储、检索要带业务条件、还不想多维护一套向量库"的团队，StarRocks 提供了一条清晰的落地路径——会写 SQL，就能做多模态搜索。
